Резак пропановый Р3П-03

2 954
+

Характеристики товара

Применяемый горючий газ:
Пропан-Бутан
Давление кислорода на входе, МПА (кгс/см²):
3,0–10,0
Расход кислорода, м³/ч:
3,0–33,2
Вес нетто, кг:
0,74
Вес брутто, кг:
0,82
Давление пропана на входе, МПА (кгс/см²):
1,0–1,5
Расход пропана, м³/ч:
0,41–1,92
Толщина разрезаемого металла, мм:
до 300
Размеры индивидуальной упаковки, мм:
560х160х60
Угол наклона головки резака:
90°
Длина резака, мм:
580
Габариты резака в собранном виде, мм:
120х500х50
Артикул:
001.020.173
Производитель:
ПТК

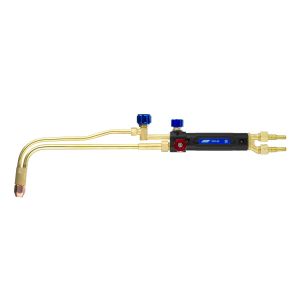

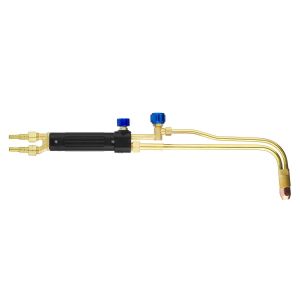

Резак пропановый Р3П-03 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

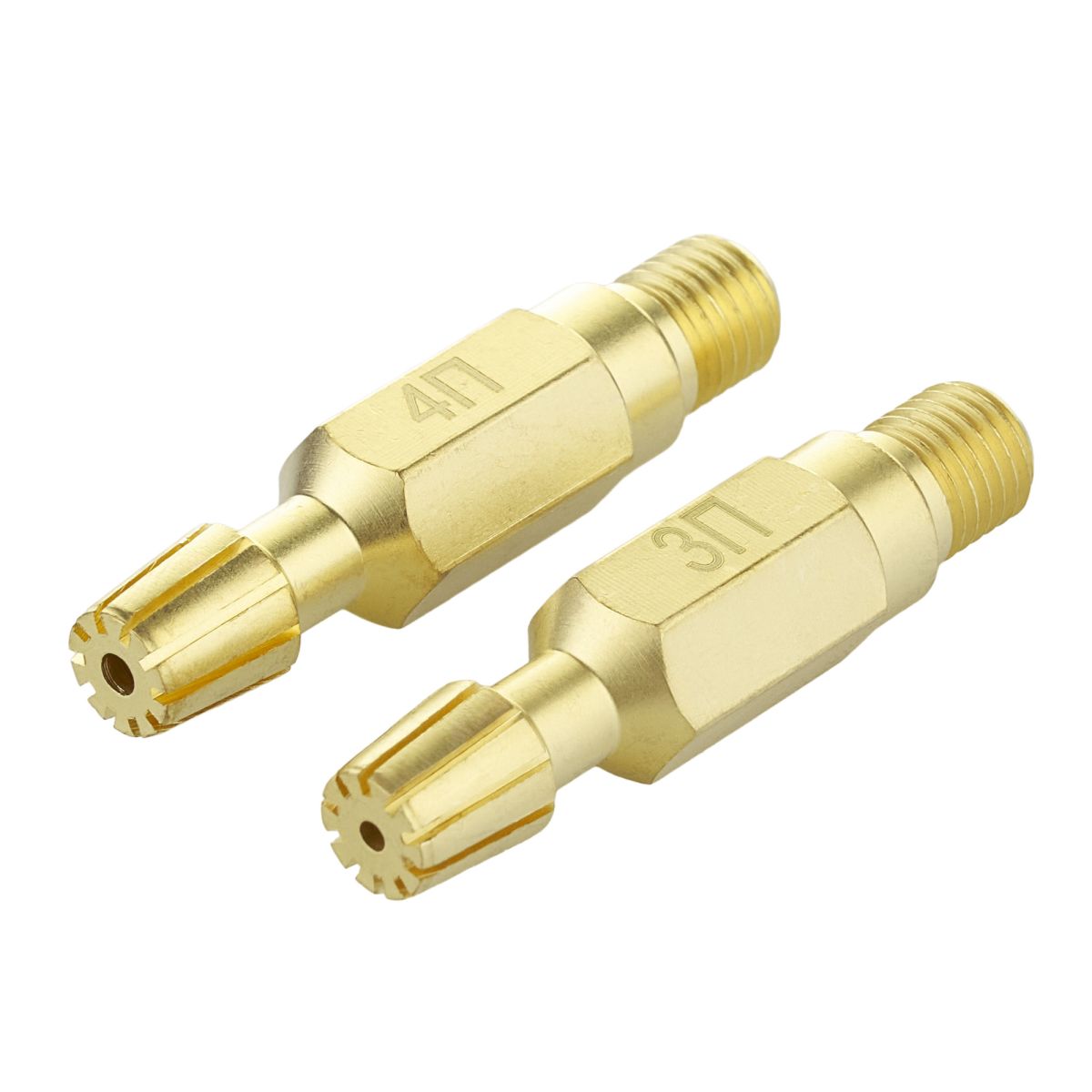

Резак поставляется в сборе с внутренними латунными мундштуками №2П, 3П, 4П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

  • №1П (8–15 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №2П (15–30 мм)
  • №3П (30–50 мм)
  • №4П (50–100 мм)
  • №5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

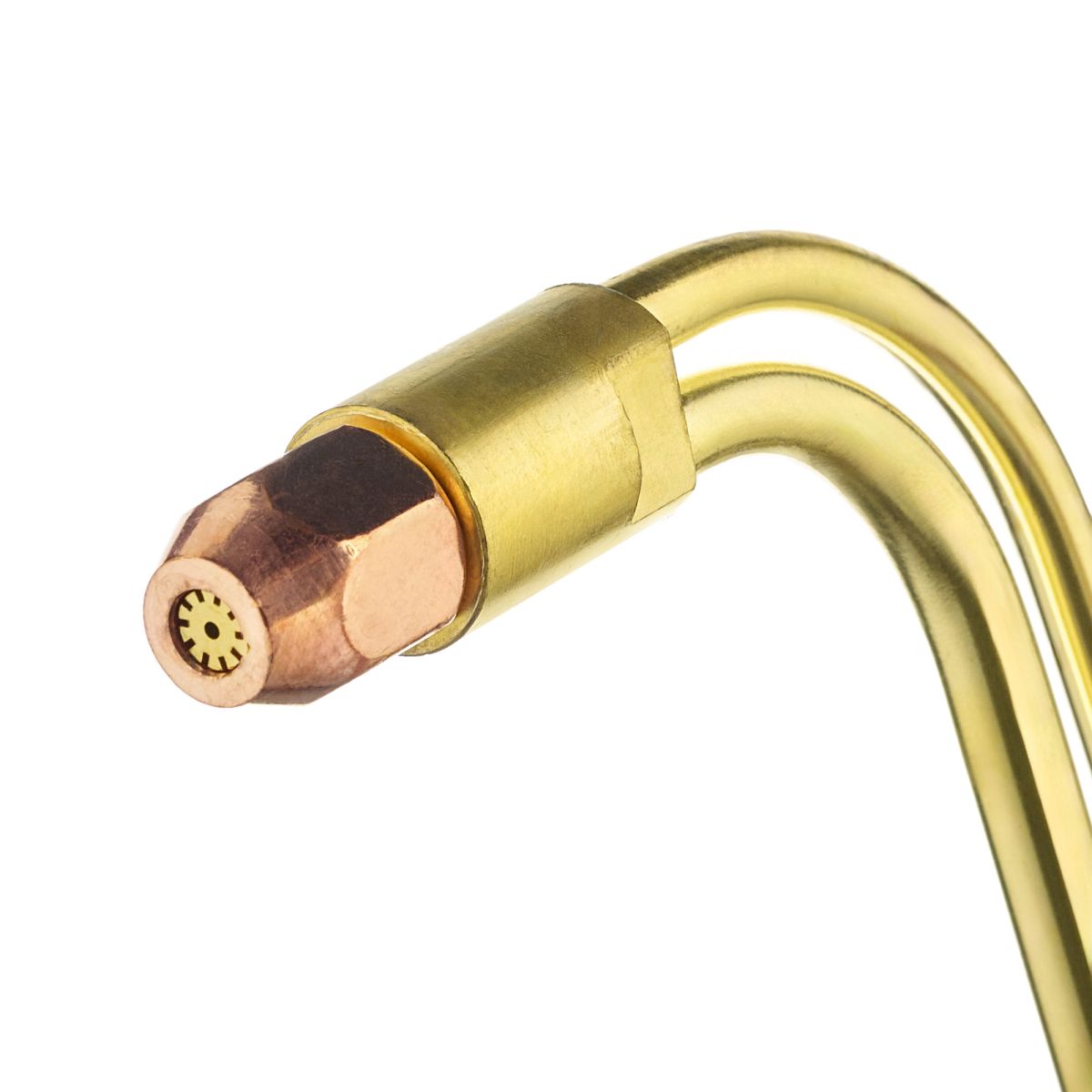

Маркировка наружных мундштуков:

  • №1П (до 100 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
  • №2П (200–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности:

  • Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
  • Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
  • Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация резака пропанового Р3П-03:

  • Резак пропановый Р3П-03 – 1 шт.
  • Мундштук наружный пропановый №1П – 1 шт.
  • Мундштук внутренний №2П, 3П, 4П – по 1 шт.
  • Ниппель универсальный диаметром 6/9 мм – 2 шт.
  • Гайка накидная M16х1,5 – 1 шт.
  • Гайка накидная M16х1,5LH – 1 шт.
  • Руководство по эксплуатации – 1 шт.
